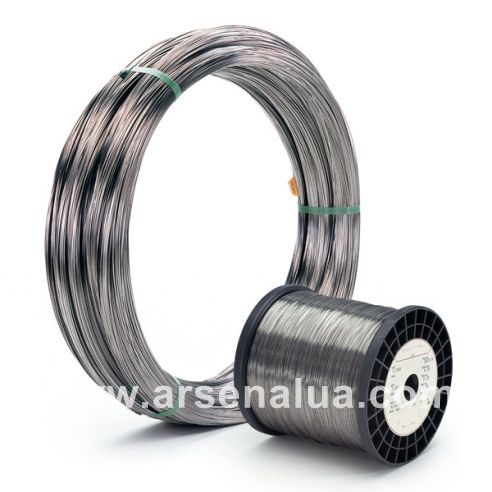

Дріт з прецизійних сплавів.
ГОСТ 12766.1-90
Виріб:
Марка:
Розмір:
Вага, кг:
СНД, ЄС, Китай
З цим товаром покупають
Ви дивились
Пропозиція ТОВ "ТОРГОВИЙ ДІМ "АРСЕНАЛ-УКРАЇНА"
Найменування | Марка (відповідність) | Виріб | Примітка (упаковка) | Країна походження | Склад м. Дніпро |
---|---|---|---|---|---|
Прецизійні сплави Дріт |
Фехраль: Х15Ю5, Х23Ю5, Х23Ю5Т, Х27Ю5Т, Ніхром: ХН20ЮС, Х20Н80, Х15Н60, Х20Н80-ВИ, Н80ХЮД-ВИ |
дріт | Бухта, пачка | ЄС, СНД | Під замовлення |
- Завантажити "Каталог Прецизійні сплави" (650Kb, А4 - 3)
- Завантажити "Каталог Металли і сплави" (541Kb, А4 - 5)
Хімічний склад
СОРТАМЕНТ
Марка сплаву | Граничні діаметри, мм |
---|---|
Х15Ю5 | 0,2 - 7,5 |
Х23Ю5 | 0,3 - 7,5 |
Х23Ю5Т | 0,3 - 7,5 |
Х27Ю5Т | 0,5 - 6,0 |
Х15Н60 | 0,4 - 3,0 |
Х15Н60-Н | 0,1 - 7,5 |
Х20Н80-Н | 0,1 - 7,5 |
ХН70Ю-Н | 1,0 - 7,0 |
ХН20ЮС | 0,8 - 7,5 |
Фізичні властивості
Найменування показника | Марка сплаву | |||||||
---|---|---|---|---|---|---|---|---|
Х15Ю5 | Х23Ю5 | Х23Ю5Т | Х27Ю5Т | Х15Н60, Х15Н60-Н | Х20Н80-Н | ХН70Ю-Н | ХН20ЮС | |
Щильність, г/см3 | 7,28 | 7,25 | 7,21 | 7,19 | 8,2 | 8,4 | 7,9 | 7,7 |
Температура плавлення, °С | 1500 | 1500 | 1500 | 1510 | 1390 | 1400 | 1390 | 1380 |
Структура | Феритна | Аустенитна | Аустенитная* | |||||
Магнітность | Феромагнітні | Немагнітні | Немагнитен** | |||||
Твердість, НВ | 150-200 | 180-250 | 200-250 | 200-250 | 140-150 | 140-150 | - | - |
Температурний коефіцієнт лінійного розширення, К-1 в інтервалі 20-1000 °С | 16·10-6 | 15·10-6 | 15·10-6 | 15·10-6 | 17·10-6 | 18·10-6 | 21·10-6 | 19·10-6 |
Температуропровідность, 10-5·м2/с: | ||||||||
при 25 °С | 0,39 | 0,35 | 0,34 | 0,34 | 0,30 | 0,31 | 0,31 | 0,30 |
при 400 °С | 0,41 | - | 0,37 | 0,37 | - | 0,44 | - | 0,41 |
при 800 °С | 0,46 | - | 0,46 | 0,48 | - | 0,56 | - | 0,50 |
Питома теплоємність, кДж/кг·К: | ||||||||
при 25 °С | 0,48 | 0,48 | 0,48 | 0,50 | 0,46 | 0,44 | 0,46 | 0,48 |
при 800 °С | 0,77 | - | 0,75 | 0,69 | - | - | - | 0,64 |
*З масовою часткою до 3 % фериту.
**При наявності фериту слабкоферомагнітна.
Механічні властивості
Марка сплаву | Діаметр, мм | Питомий електричний опір ρ, мкОм·м | Часовий опір розриву σв, Н/мм2 (кгс/мм2), не більше | Відносне подовження δ200, %, не менше |
---|---|---|---|---|
Х15Ю5 (фехраль) | Все розміри | 1,24-1,34 | 740 (75) | 16 |
Х23Ю5 (фехраль) | Все розміри | 1,30-1,40 | 740 (75) | 12 |
Х23Ю5Т (фехраль) | Все розміри | 1,34-1,45 | 760 (78) | 10 |
Х27Ю5Т (фехраль) | Все розміри | 1,37-1,47 | 780 (80) | 10 |
Х15Н60 (нихром) | Від 0,1 до 3,0 включ | 1,06-1,16 | 880(90) | 20 |
Х15Н60-Н (нихром) | Від 0,1 до 3,0 включ | 1,06-1,16 | 1000(102) | 20 |
Х15Н60-Н (нихром) | Св. 3,0 | 1,07-1,18 | 1000(102) | 20 |
Х20Н80-Н (нихром) | Від 0,1 до 0,5 включ. Св. 0,5 до 3,0 включ. Св. 3,0 |
1,03-1,13 1,06 - 1,16 1,07 - 1,18 |
1000(102) | 20 |
ХН70Ю-Н (нихром) | Все розміри | 1,25 - 1,35 | 1000(102) | 15 |
ХН20ЮС (нихром) | Все розміри | 0,99 - 1,07 | 780(80) | 25 |
Маса дроту марки Х20Н80
Діаметр, мм | Щильність (питома вага), г/см³ | Площа перерізу, мм² | Маса 1 м, кг |
---|---|---|---|
0,4 | 8,4 | 0,126 | 0,001 |
0,5 | 8,4 | 0,196 | 0,002 |
0,6 | 8,4 | 0,233 | 0,002 |
0,7 | 8,4 | 0,335 | 0,003 |
0,8 | 8,4 | 0,503 | 0,004 |
0,9 | 8,4 | 0,636 | 0,005 |
1 | 8,4 | 0,785 | 0,007 |
1,2 | 8,4 | 1,13 | 0,009 |
1,4 | 8,4 | 1,54 | 0,013 |
1,5 | 8,4 | 1,77 | 0,015 |
1,6 | 8,4 | 2,01 | 0,017 |
1,8 | 8,4 | 2,54 | 0,021 |
2 | 8,4 | 3,14 | 0,026 |
2,2 | 8,4 | 3,8 | 0,032 |
2,5 | 8,4 | 4,91 | 0,041 |
2,6 | 8,4 | 5,31 | 0,045 |
3 | 8,4 | 7,07 | 0,059 |
3,2 | 8,4 | 8,04 | 0,068 |
3,5 | 8,4 | 9,62 | 0,081 |
3,6 | 8,4 | 10,2 | 0,086 |
4 | 8,4 | 12,6 | 0,106 |
4,5 | 8,4 | 15,9 | 0,134 |
5 | 8,4 | 19,6 | 0,165 |
5,5 | 8,4 | 23,74 | 0,199 |
5,6 | 8,4 | 24,6 | 0,207 |
6 | 8,4 | 28,26 | 0,237 |
6,3 | 8,4 | 31,2 | 0,262 |
7 | 8,4 | 38,5 | 0,323 |
Галузь застосування
Холоднотягутий дріт з прецизійних сплавів з високим електричним опором предназначений для виготовлення нагрівальних елементів і елементів опору.
УКТЗЕД
Марка | Код | Найменування | Імпорт | Експорт |
---|---|---|---|---|
Х15Ю5, Х23Ю5, Х23Ю5Т, Х27Ю5Т | 7223009100 | Чорні метали Дріт з корозійностійкої (нержавіючої) сталі: - з масовою часткою нікелю менш як 2,5 %: -- з масовою часткою хрому 13 % або більше, але не більш як 25 %, та алюмінію 3,5 % або більше, але не більш як 6 % |
0% | - |
ХН20ЮС | 7223001900 | Чорні метали Дріт з корозійностійкої (нержавіючої) сталі: - з масовою часткою нікелю 2,5% або більше: -- другая |
||
Х15Н60, Х15Н60-Н, Х20Н80-Н, ХН70Ю-Н | 7505220000 | Нікель і вироби з нього Прутки, бруски, профілі і дріт нікелеві: - дріт: -- з нікелевих сплавів |
