Пропозиція ТОВ "ТОРГОВИЙ ДІМ "АРСЕНАЛ-УКРАЇНА"
Найменування сплава | Марка (відповідність) |
Країна походження | Склад м. Дніпро |
---|---|---|---|

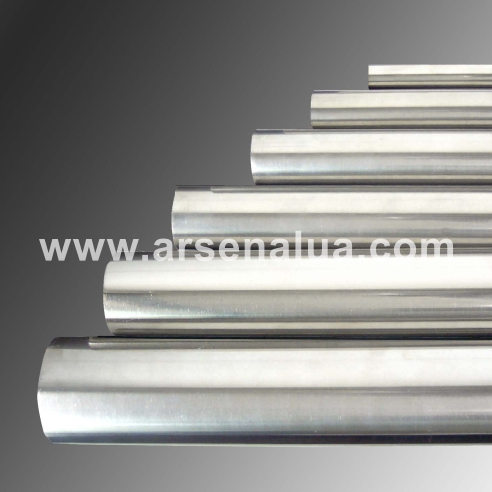

Сплави прецизійні з заданим ТКЛР |
Ковар:29НК, 30НКД, 32НКД, 33НК, 33НК-ВИ, 35НКТ, Инвар: 36Н, Н36НХ, 38НКД, 39Н, 42Н, 42НА-ВИ, 47НХ, 47Н3Х, 47НД, 47НХР, 48НХ, 52Н, 58Н-ВИ і др. |
СНД, ЄС | Під замовлення |
- Завантажити "Каталог Прецизійні сплави" (650Kb, А4 - 3)
- Завантажити "Каталог Металли і сплави" (541Kb, А4 - 5)
Хімічний склад
Марка сплаву | Хімічний склад, % | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
C | Si | Mn | S | P | Cr | Ni | Co | Cu | Fe | Інші елементи | |
Не більше | Не більше | ||||||||||
29НК, 29НК-ВИ, 29НК-ВИ-1, 29НК-1 | 0,03 | 0,30 | Не більше 0,4 | 0,015 | 0,015 | Не більше 0,1 | 28,5-29,5 | 17,0-18,0 | Не більше 0,2 | Решта | Al не більше 0,2, Ti не більше 0,1 |
30НКД, 30НКД-ВИ | 0,05 | 0,30 | Не більше 0,4 | 0,015 | 0,015 | - | 29,5-30,5 | 13,0-14,2 | 0,3-0,5 | Теж | - |
32НКД | 0,05 | 0,20 | Не більше 0,4 | 0,015 | 0,015 | - | 31,5-33,0 | 3,2-4,2 | 0,6-0,8 | Теж | - |
32НК-ВИ | 0,03 | 0,30 | Не більше 0,4 | 0,015 | 0,015 | Не більше 0,10 | 31,5-33,0- | 3,7-4,7 | - | Теж | - |
33НК, 33НК-ВИ | 0,05 | 0,30 | Не більше 0,4 | 0,015 | 0,015 | - | 32,5-33,5 | 16,5-17,5 | - | Теж | - |
35НКТ | 0,05 | 0,50 | Не більше 0,4 | - | - | - | 34,0-35,0 | 5,0-6,0 | 0,2-0,4 | Теж | Ti 2,3-2,8 |
36Н, 36Н-ВИ |
0,05 | 0,30 | 0,3-0,6 | 0,015 | 0,015 | Не більше 0,15 | 35,0-37,0 | - | Не більше 0,1 | Теж | Al не більше 0,1, V не більше 0,1, Mo не більше 0,1 |
36НХ | 0,05 | 0,30 | 0,3-0,6 | 0,015 | 0,015 | 0,4-0,6 | 35,0-37,0 | - | Не більше 0,25 | Теж | - |
38НКД, 38НКД-ВИ | 0,05 | 0,30 | Не більше 0,4 | 0,015 | 0,015 | - | 37,5-38,5 | 4,5-5,5 | 4,5-5,5 | Теж | - |
39Н | 0,05 | 0,30 | 0,3-0,6 | 0,015 | 0,015 | - | 38,0-40,0 | - | Не більше 0,2 | Теж | - |
42Н, 42Н-ВИ |
0,03 | 0,30 | Не більше 0,4 | 0,015 | 0,015 | - | 41,5-43,0 | - | Не більше 0,1 | Теж | - |
42НА-ВИ | 0,03 | 0,15 | Не більше 0,05 | 0,010 | 0,006 | - | 41,5-42,5 | - | Не більше 0,1 | Теж | - |
47НХ | 0,05 | 0,30 | 0,3-0,6 | 0,015 | 0,015 | 0,7-1,0 | 46,0-47,0 | - | Не більше 0,2 | Теж | - |
47Н3Х | 0,05 | 0,30 | 0,3-0,6 | 0,015 | 0,015 | 3,0-4,0 | 46,0-48,0 | - | Не більше 0,2 | Теж | - |
47НД, 47НД-ВИ | 0,05 | 0,30 | Не більше 0,4 | 0,015 | 0,015 | - | 46,0-48,0 | - | 4,5-5,5 | Теж | - |
47НХР | 0,05 | 0,30 | Не більше 0,4 | 0,015 | 0,015 | 4,5-6,0 | 46,0-48,0 | - | - | Теж | B не більше 0,02 |
48НХ | 0,05 | 0,30 | 0,3-0,6 | 0,015 | 0,015 | 0,7-1,0 | 48,0-49,5 | - | Не більше 0,2 | Теж | - |
52Н, 52Н-ВИ |
0,05 | 0,20 | Не більше 0,4 | 0,015 | 0,015 | Не більше 0,2 | 51,5-52,5 | - | Не більше 0,2 | Теж | - |
58Н-ВИ | 0,03 | 0,30 | Не більше 0,5 | 0,015 | 0,015 | - | 57,5-59,5 | - | Не більше 0,3 | Теж | - |
Примітки:
1. В сплаві марок 29НК, 29НК-ВИ, 29НК-1, 29НК-ВИ-1 допускається відхилення від масової частки кобальту ±0,5 %. Масова частка кремнію в сплаві 29НК-ВИ, 29НК-ВИ-1 повина бути не більше 0,28 %.
2. Сплав марки 36Н за згодою сторін виготовляється з масовою часткою вуглецю не більше 0,10 %.
3. Для сплавів марки 29НК, 29НК-ВИ сума домішок (вуглець, хром, мідь, титан, сірка, фосфор, марганець, кремній, алюміній) не повинна перевищувати 1 %.
4. В сплавах вакуумно-індукційної виплавки масова частка газів повина бути не більше: кисню — 0,008 %, азоту — 0,01 %, водню — 0,001 %. Масова частка вуглецю в сплавах спеціальної виплавки повина бути не більше 0,02 %.
5. Для сплавів марок 42Н, 42Н-ВИ, 42НА-ВИ масова частка ванадію, молібдену, хрому, алюмінію повина бути не більше 0,1 % кожного.
6. Сплави марок 39Н, 33НК, 33НК-ВИ, 47Н3Х не допускаються до використання у наново утворюванії і модернізованій техніці з 01.01.91.
7. За узгодженням виробника із споживачем при виплавці в 40-тоних пічах допускається в сплавах марок 36Н і 42Н масова частка ванадію, молібдені, алюмінію не більше 0,15% кожного, хрому — не більше 0,2%.
Хімічні елементи в марках позначені наступними буквами: Б — ніобій, В — вольфрам, Г — марганець, Д — мідь, К — кобальт, Л — берилій, М — молібден, Н — нікель, Р — бор, С — кремній, Т — титан, Ю — алюміній, Х — хром, Ф — ванадій.
Буква "А" в кінці марки означає, що сплав виготовляється із звуженими межами хімічного складу, цифра 1 в найменуванні марок 29НК-1 і 29НК-ВИ-1 означає звуження межі норм ТКЛР.
Знак "-" в таблицях означає, що масова частка елементу не регламентується.
Технічні Характеристики і Галузь застосування
Марка сплаву | Основні технічні характеристики | Призначення |
---|---|---|
36Н, 36Н-ВИ | Сплав з мінімальним ТКЛР 1,5×10-6 град-1в інтервалі температур від мінус 60 до плюс 100 °С | Для деталей приладів, потребуючих постійності розмірів в інтервалі кліматичних температур |
32НКД | Сплав в загартованому стані з мінімальним ТКЛР 1,0×10-6 град-1 в інтервалі температур від мінус 60 до плюс 100 °С | Для деталей приладів дуже високої точності, потребуючих постійності розмірів в інтервалі кліматичних температур |
29НК, 29НК-ВИ, 29НК-1, 29НК-ВИ-1 | Сплав з ТКЛР (4,5-6,5)×10-6 град-1 в інтервалі температур від мінус 70 до плюс 420 °Сплави 29НК-1 і 29НК-ВИ-1 характеризуються звуженими значеннями ТКЛР у порівнянні зі сплавами 29НК і 29НК-ВИ | Для вакуум-щильних спаїв елементів радіоелектронної апаратури зі склом С49-1, С52-1, С48-1, С47-1 |
30НКД, 30НКД-ВИ | Сплав з ТКЛР (3,3-4,6)×10-6 град-1 в інтервалі температур від мінус 60 до плюс 400 °С | Для вакуум-щильних спаїв з тугоплавким склом С38-1 і для окремих видів спаїв зі склом С40-1 |
47НХ | Сплав з ТКЛР (8,0-9,0)×10-6 град-1 в інтервалі температур від мінус 70 до плюс 450 °С | Для вакуум-щильних спаїв з термометричним склом 16Ш, С72-4 і т.д. |
48НХ | Сплав з ТКЛР (8,5-9,5)×10-6 град-1 в інтервалі температур від мінус 70 до плюс 450 °С | Для вакуум-щильних спаїв з термометричним склом 16Ш, С72-4 і т.д. |
47Н3Х | Сплав з ТКЛР (9,5-10,5)×10-6 град-1 в інтервалі температур від мінус 70 до плюс 400 °С | Для вакуум-плотних поєднань з тонкими плівками м'якого скла "Лензос" і т.д. |
33НК, 33НК-ВИ |
Сплав з ТКЛР (6-9)×10-6 град-1 в інтервалі температур від мінус 70 до плюс 470 °С | Для поєднань з керамікою, слюдою і склом С72-4 |
47НД, 47НД-ВИ |
Сплав з ТКЛР (9,0-11,0)×10-6 град-1 в інтервалі температур від мінус 70 до плюс 440 °С, з високою проникністю і індукцією насичення 1,4 Т | Для спайки з м'яким склом С93-4, С93-2, С95-2, С94-1, С90-1, С90-2 і т.д., для поєднання з керамікою і слюдою для пружин герметичних контактів |
47НХР | Сплав з ТКЛР (8,5-11,0)×10-6 град-1 в інтервалі температур від мінус 70 до плюс 330 °С | Для вакуумних спаїв елементів радіоелектронної апаратури зі склом С90-1, С93-2, С93-4, С94-1, С95-2 і т.д. |
42Н, 42НА-ВИ, 42Н-ВИ | Сплав з ТКЛР (4,5-5,5)×10-6 град-1 в інтервалі температур від мінус 70 до плюс 340 °С | В електровакуумній техниці |
18ХТФ, 18ХМТФ | Сплав з ТКЛР (11-11,4)×10-6 град-1 в інтервалі температур від мінус 70 до плюс 550 °С | Для вакуум-щильних поєднань зі склом С90-1, С93-4, С95-2 і герметизованих контактів |
52Н, 52Н-ВИ |
Сплав з ТКЛР (11,0-11,5)×10-6 град-1 в інтервалі температур від мінус 70 до плюс 550 °С, з високою проникністю і індукцією насичення 1,5 Т | Для поєднання з м'яким склом С90-1, С90-2, С93-2, С94-1, С95-2 і С93-4 |
58Н-ВИ | Сплав з ТКЛР (11,5±0,3)×10-6 град-1 в інтервалі температур від плюс 20 до плюс 100 °С і високою стабільністю розмірів | Для штрихових мір довжини |
35НКТ | Сплав дисперсіонно-твердіючий з ТКЛР не більше 3,5×10-6 град-1 в інтервалі температур від плюс 20 до плюс 60 °С і від плюс 20 до мінус 60 °С з часовим опором не менше 105кгс/мм2 | Для деталей приборів, що працюють при підвищених навантаженнях |
32НК-ВИ | Сплав у відпаленому стані з мінімальним ТКЛР не більше 1,5×10-6 град-1 в інтервалах температур від плюс 20 до плюс 100 °С і від плюс 20 до мінус 60 °С | Для виробів з полірованою поверхнею, деталей складної форми, які неможна піддавати загартуванню для отримання більш низького ТКЛР |
39Н | Сплав з ТКЛР 4×10-6 град-1 в інтервалах температур від плюс 20 до мінус 258 °С | Для конструкцій і трубопроводів, що працюють при низьких температурах |
36НХ | Сплав з ТКЛР (1,0-2,0)×10-6 град-1 в інтервалах температур від плюс 20 до плюс 100 °С і від плюс 20 до мінус 258 °С | Для конструкцій і трубопроводів, що працюють при низьких температурах |
УКТЗЕД
Марка | Вид | Код | Найменування | Імпорт | Експорт |
---|---|---|---|---|---|
29НК, 47НХ, 47Н3Х(Fe>Ni), 48НХ(Fe>Ni) | Сляб | 7224901400 | Чорні метали Інша сталь легована у зливках або інших первинних формах; напівфабрикати з інших легованих сталей: - інші: -- інші: --- прямокутного (включаючи квадратний) поперечного перерізу: ---- гарячекатані або отримані безперервним литтям: ----- інші |
0% | ГСЕК |
29НК, 36НХ, 47НХ, 48НХ(Fe>Ni) | Трубна заготовка | 7224903800 | Чорні метали Інша сталь легована у зливках або інших первинних формах; напівфабрикати з інших легованих сталей: - інші: -- інші: --- інші: ---- гарячекатані або отримані безперервним литтям: ----- інші |
0% | ГСЕК |
29НК, 30НКД, 32НКД, 33НК, 36Н, 38НКД, 42Н, 42НА-ВИ, 47НХ, 47Н3Х(Fe>Ni), 47НД(Fe>Ni), 47НХР(Fe>Ni), 48НХ(Fe>Ni) | Стрічка холоднокатана | 7226920000 | Чорні метали Прокат плоский з інших легованих сталей завширшки менш як 600 мм: - інший: -- холодного прокатування (обтиснення у холодному стані), без подальшого оброблення |
0% | ГСЕК |
29НК, 38НКД, 42Н, 42НА-ВИ, 47НД(Fe>Ni) | Лист гарячекатаний | 7226919100 | Чорні метали Прокат плоский з інших легованих сталей завширшки менш як 600 мм: - інший: -- гарячекатаний, без подальшого оброблення: --- інший: ---- завтовшки 4,75 мм або більше |
0% | - |
7226919900 | Чорні метали Прокат плоский з інших легованих сталей завширшки менш як 600 мм: - інший: -- гарячекатаний, без подальшого оброблення: --- інший: ---- завтовшки менш як 4,75 мм |
0% | - | ||
29НК, 32НКД, 32НК-ВИ, 33НК, 36Н, 38НКД, 42Н, 42НА-ВИ, 47НД(Fe>Ni) | Пруток гарячекатаний | 7228306100 | Чорні метали Інші прутки та бруски з інших легованих сталей; кутики, фасонні та спеціальні профілі з іншої легованої сталі; порожнисті прутки та бруски для буріння з легованих або нелегованих сталей: - інші прутки та бруски без подальшого оброблення після гарячого прокатування, гарячого волочіння або пресування: -- інші: --- круглого поперечного перерізу діаметром: ---- 80 мм або більше |
0% | ГСЕК |
7228306900 | Чорні метали Інші прутки та бруски з інших легованих сталей; кутики, фасонні та спеціальні профілі з іншої легованої сталі; порожнисті прутки та бруски для буріння з легованих або нелегованих сталей: - інші прутки та бруски без подальшого оброблення після гарячого прокатування, гарячого волочіння або пресування: -- інші: --- круглого поперечного перерізу діаметром: ---- менш як 80 мм |
0% | ГСЕК | ||
7228307000 | Чорні метали Інші прутки та бруски з інших легованих сталей; кутики, фасонні та спеціальні профілі з іншої легованої сталі; порожнисті прутки та бруски для буріння з легованих або нелегованих сталей: - інші прутки та бруски без подальшого оброблення після гарячого прокатування, гарячого волочіння або пресування: -- інші: --- прямокутного (крім квадратного) поперечного перерізу, прокатані за чотирма гранями |
0% | ГСЕК | ||
7228308900 | Чорні метали Інші прутки та бруски з інших легованих сталей; кутики, фасонні та спеціальні профілі з іншої легованої сталі; порожнисті прутки та бруски для буріння з легованих або нелегованих сталей: - інші прутки та бруски без подальшого оброблення після гарячого прокатування, гарячого волочіння або пресування: -- інші: --- інші |
0% | ГСЕК | ||
29НК, 32НКД, 32НК-ВИ, 33НК, 36Н, 38НКД, 42Н, 42НА-ВИ, 47НД(Fe>Ni), 47НХР(Fe>Ni) | Пруток кований | 7228409000 | Чорні метали Інші прутки та бруски з інших легованих сталей; кутики, фасонні та спеціальні профілі з іншої легованої сталі; порожнисті прутки та бруски для буріння з легованих або нелегованих сталей: - інші прутки та бруски без подальшого оброблення, крім кування: -- інші |
0% | ГСЕК |
29НК, 33НК, 36Н, 38НКД, 42Н, 42НА-ВИ, 47НД(Fe>Ni), 47НХР(Fe>Ni) | Пруток шлифований | 7228608000 | Чорні метали Інші прутки та бруски з інших легованих сталей; кутики, фасонні та спеціальні профілі з іншої легованої сталі; порожнисті прутки та бруски для буріння з легованих або нелегованих сталей: - інші прутки і бруски: -- інші |
0% | - |
29НК, 30НКД, 35НКТ, 39Н, 47НХ, 47Н3Х(Fe>Ni), 48НХ(Fe>Ni) | Профиль | 7228709000 | Чорні метали Інші прутки та бруски з інших легованих сталей; кутики, фасонні та спеціальні профілі з іншої легованої сталі; порожнисті прутки та бруски для буріння з легованих або нелегованих сталей: - кутики, фасонні та спеціальні профілі: -- інші |
0% | - |
29НК, 30НКД, 36Н, 38НКД, 47НХ, 47НД(Fe>Ni), 47НХР(Fe>Ni), 48НХ(Fe>Ni) | Дріт | 7229909000 | Чорні метали Дріт з інших легованих сталей: - інший: -- інший |
0% | - |
29НК, 36НХ, 48НХ(Fe>Ni) | Труба | 7304518900 | Вироби з чорних металів Труби, трубки і профілі порожнисті, безшовні з чорних металів (крім чавунного литва): - інші, круглого поперечного перерізу, з іншої легованої сталі: -- холоднотягнуті або холоднокатані (обтиснені у холодному стані): --- інші: ---- інші |
0% | ГСЕК |
47Н3Х(Ni>Fe), 47НД(Ni>Fe), 47НХР(Ni>Fe), 48НХ(Fe>Ni), 52Н | Стрічка, лист | 7506200000 | Нікель і вироби з нього Плити, листи, полоси і фольга нікелеві: - з нікелевих сплавів |
0% | - |
47Н3Х(Ni>Fe), 47НД(Ni>Fe), 47НХР(Ni>Fe), 48НХ(Fe>Ni), 52Н, 58Н-ВИ | Профиль, пруток | 7505120000 | Нікель і вироби з нього Прутки, бруски, профілі і дріт нікелеві: - прутки, бруски і профили: -- з нікелевих сплавів |
0% | ГСЕК |
47НД(Ni>Fe), 47НХР(Ni>Fe), 48НХ(Fe>Ni), 52Н | Дріт | 7505220000 | Нікель і вироби з нього Прутки, бруски, профілі і дріт нікелеві: - дріт: -- з нікелевих сплавів |
0% | - |
48НХ(Fe>Ni) | Труба | 7507120000 | Нікель і вироби з нього Труби, трубки та фітинги для них (наприклад, муфти, коліна, втулки) нікелеві: - труби і трубки: -- з нікелевих сплавів |
0% | - |
